SST 3D-Systemschweißtische mit flexibler Höhe
Plattenmaße 2480 x 1230 mm
Produktvarianten & Preisanfrage
Um ein unverbindliches Angebot zu erhalten, treffen Sie bitte in der nachfolgenden Tabelle Ihre Auswahl
und senden uns auf der nachfolgenden Seite Ihre Anfrage. Sie erhalten dann ein individuelles Preisangebot
der Temputec GmbH.
Dieses Tischsystem sind auch in einer Höhe von 300-1000mm erhältlich.
Beschreibung
Spezialarbeitstischsysteme mit einem höhenverstellbaren Untergestell der SST FLEX Serie sind ideale Arbeitsplätze für eine rationelle und sichere Fertigung und Instandhaltung. Die Systemlochung der Arbeitsplatte erlaubt den flexiblen Einsatz unterschiedlichster Spannelemente, Anschläge, Fixierhilfen und Aufbauten. Das Lochraster kann auch zur Befestigung von wechselnden Aufspannvorrichtungen, Montagehilfen, Bearbeitungsgeräten oder Sicherheitstechnik genutzt werden.
SST FLEX Arbeitstischsystemen verfügen über eine dual gebaute Tischplatte mit einer ST52 Arbeitsoberfläche. Jeweils eine 8mm starke Ober- und Unterplatte bilden in der optimalen Variante im Standard die Tischplattenstärke von 16mm. Tischplattenstärken von 25mm oder 35mm werden alternativ durch einen Abstandsrahmen und Distanzhülsen zum Einsatz von Kugelspannbolzen anderer Systeme hergestellt. Die Plattenunterkonstruktion ist intergiert und verfügt über 8-10mm Längs- und Querträger zur Ableitung von Flächenlasten bis zu 2000kg.
Für besondere Einsatzfälle kann abweichend vom Standard die Tischplattenoberfläche wahlweise auch in Edelstahl 1.4301, Aluminium, Kunststoff oder auch hochfesten Werkstoffen wie z. Bsp. ST70 ausgeführt werden.
Mit der Hilfe eines umfangreichen Spannsortimentes (siehe Katalogrubrik Arbeitstischzubehör) können diese Tischsysteme selbst auch als vollwertige 3D-Schweißtische oder flexibel rüstbare Vorrichtungen genutzt werden und erlauben damit eine qualitativ hochwertige und sichere Fertigung von kleinen und mittleren Serien im Metallbau. Handelsübliche Spannwerkzeuge der Systeme Ø28mm oder Ø16mm sind an SST FLEX Arbeitstischen universell einsetzbar.
Die Tabelle gibt einen Überblick zu den verfügbaren SST E-FLEX Standardmodellen.
Besonderheiten der TEMPUTEC SST E flex Serie:
Die SST E FLEX Tischmodelle sind standardmäßig in 5 Größenvarianten verfügbar. Das Oberflächenmaterial und die duale Stärke der Arbeitsplatte kann anwendungsbezogen gewählt werden. Für Sonderwerkstoffe wie Aluminium, Holz- oder Kunststoffvarianten kontaktieren Sie uns bitte per Telefon, Mail oder Fax.
- Systemtisch mit Lochraster Ø28mm (optional Modelle S u. SL auch mit Ø16mm) und einer Tragkraft von 2000 kg
- 100 x 100 mm Linienraster zur visuellen Ausrichtung von Bauteilen (bei Systemlochung Ø16 mm ist das Linienraster 50 x 50 mm).
- 16 mm oder alternativ z.Bsp. 24 mm starke, aus 2x oder 3x 8 mm gebaute, Arbeitsplattenkonstruktion
- Arbeitsoberfläche in unterschiedlichen Werkstoffen ausführbar (Alu, Edelstahl, Kunststoff etc.)

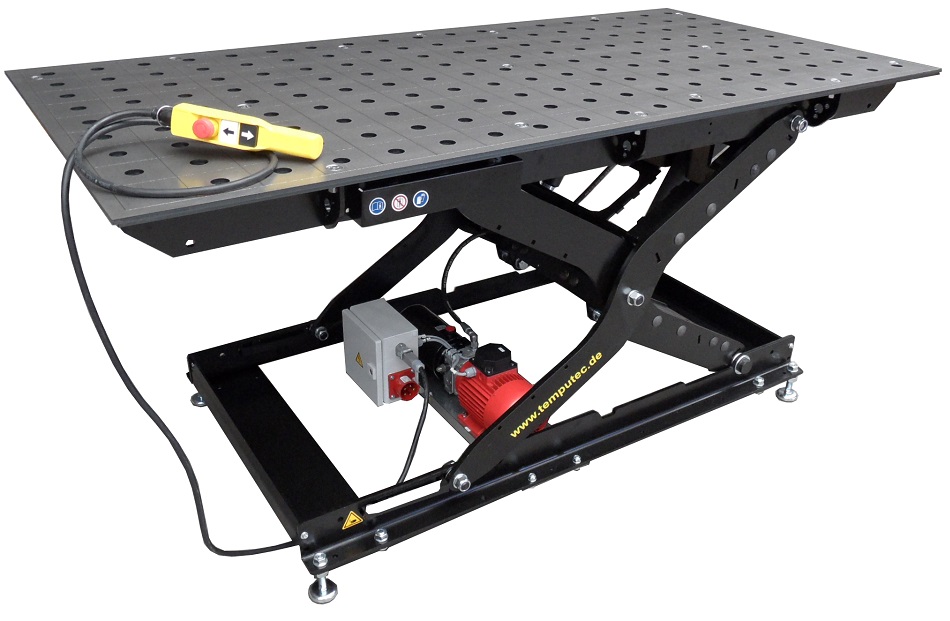

- Vollstahlkonstruktion mit elektrohydraulischem Scherenhubgestell zur Höhenverstellung von 650 mm bis 1.050 ( geschweißt) oder 300 bis 1050 mm in vollverschraubte Ausführung

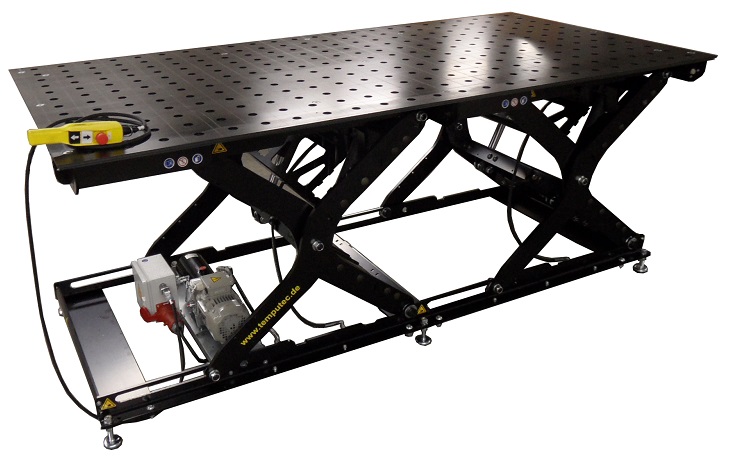

- Die Höhenverstellung erfolgt durch einen elektrohydraulischen Stellantrieb welcher über eine Kabelfernbedienung gesteuert wird. Je nach Ausführung erfolgt die Kraftübertragung der Höhenverstellung durch 1 bis 2 einstufige Hydraulikzylinder auf eine typabhängig max.
- einstellbare Höhe der Arbeitsfläche von 1050mm
- Gestell in Oberfläche schwarz beschichtet RAL 9005 (Pulver oder KTL, außer Plattenkonstruktion)
