TEMPUTEC FLEX Serie SWT

3D-Systemschweißtische mit flexibler Höhe und Seitenwangen

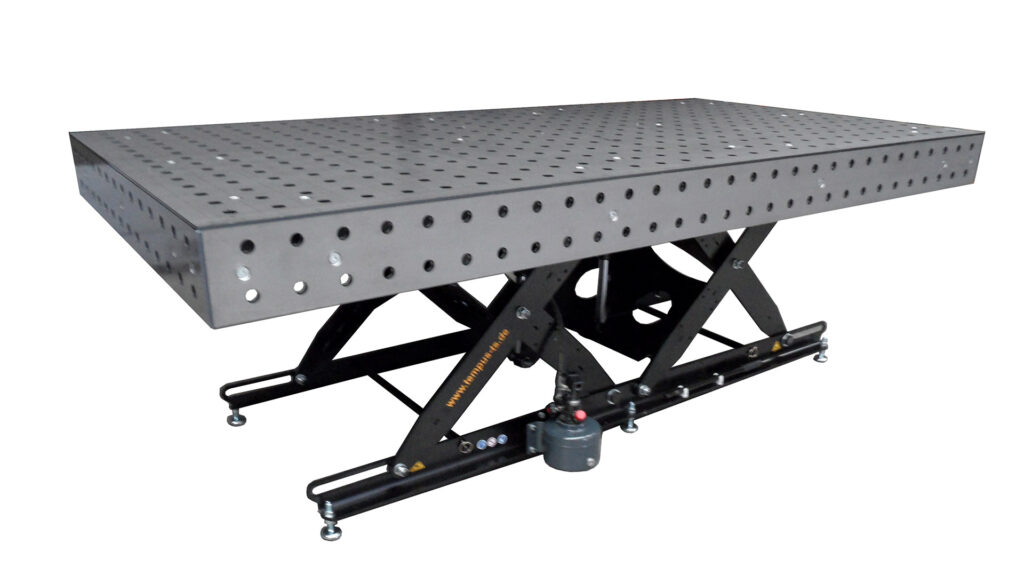

Hubarbeitstisch SWT Serie FLEX 65-105 16 L 200

Hubarbeitstisch SWT Serie FLEX 65-105/16 L-200 mit hydraulischer Höhenverstellung
von 650 bis 1050 mm Höhe, Plattenmaße 2.480 x 1.230 mm

Produktvarianten & Preisanfrage

Um ein unverbindliches Angebot zu erhalten, treffen Sie bitte in der nachfolgenden Tabelle Ihre Auswahl
und senden uns auf der nachfolgenden Seite Ihre Anfrage. Sie erhalten dann ein individuelles Preisangebot
der Temputec GmbH.

Bezeichnung Mat. ST52
Typ/Art-Nr.
Arbeitsfläche
in mm
Stärke der
Arbeitsplatte
in mm (h)*
Tischhöhe
von – bis
in mm (hv)
Traglast
in kg
Eigen-
gewicht
in kg
Mat. ST70
Typ/Art-Nr.
Mat. 1.4301
Typ/Art-Nr.
SWT 65-105/16 S-200 100455 1400 x 900 16-200 650 – 1050 2000 315 100458 100461

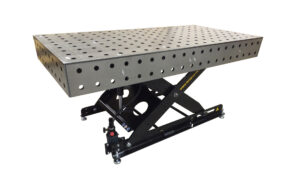

SWT 65-105/16 SL-200 100479 1950 x 950 16-200 650 – 1050 2000 355 100480 100481
SWT 65-105/16 M-200 100456 2480 x 1230 16-200 650 – 1050 2000 650 100459 100462
SWT 65-105/16 L-200 100457 2980 x 1480 16-200 650 – 1050 2000 850 100460 100463
Modelle mit Seitenwangen 200 mm und Systemloch Ø16
SWT 65-105/16 S-200 Ø16 100464 1450 x 950 16-200 650 – 1050 2000 375 100465 100466
SWT 65-105/16 SL-200 Ø16 100476 1950 x 950 16-200 650 – 1050 2000 490 100477 100478

*) abweichende Plattenstärke auf Anfrage erhältlich (z.B. für Kunden mit bereits vorhandenen 25 mm Spannmitteln)

Zubehör ansehen

Beschreibung

Spezialarbeitsplätze der Serie TEMPUTEC SWT FLEX sind höhenverstellbare 3D Systemspanntische mit einer gelochten Arbeitsplatte in Durchmesser Ø28mm bzw. in den kleinen Modellen auch Ø16mm. Die umlaufenden vertikalen Seitenwangen tragen ebenfalls die entsprechende Systemlochung. Das Plattensystem verfügt über einen in die Platte integrierten Unterrahmen aus 8-10mm starke Längs- und Querträgern zur Ableitung von Flächenlasten bis 2000kg. Durch die vollverschraubte Konstruktion der Spannplatte ermöglicht einen kostengünstigen Austausch der Arbeitsoberfläche im Falle erhöhtem Verschleiß. Das Tischsystem bleibt dadurch besonders nachhaltig nutzbar.

Das Scherenhubgestell bietet eine Höhenverstellung und einen optimalen Stand. Durch in die Bodenschienen eingebrachte Transportstangen kann der Arbeitstisch mit einfachem Standardhubwagen einfach an jeden Platz in der Werkstatt verbracht werden. Diese Arbeitstische eignen sich besonders für den Einsatz als 3D-Schweißtisch oder für die Durchführung von Arbeiten, welche die Sicherung bzw. Fixierung von Werkstücken und Vorrichtungen verlangen. Die Seitenwangen mit Systemlochung erlauben die Verbreiterung der Arbeitsoberfläche durch seitliches Anbringen von Auslegern.

Mit der Hilfe eines umfangreichen Spannsortimentes (siehe Katalogrubrik Arbeitstischzubehör) können diese Tischsysteme selbst auch als vollwertige 3D-Schweißtische oder flexibel rüstbare Vorrichtungen genutzt werden und erlauben damit eine qualitativ hochwertige und sichere Fertigung von kleinen und mittleren Serien im Metallbau. Handelsübliche Spannwerkzeuge der Systeme Ø28mm oder Ø16mm sind an SST FLEX Arbeitstischen universell einsetzbar.

Die Tabelle gibt einen Überblick zu den verfügbaren SWT FLEX Standardmodellen.

Besonderheiten der TEMPUTEC SWT FLEX Serie:

Die SWT FLEX Tischmodelle sind standardmäßig in 4 Größenvarianten verfügbar. Das Oberflächenmaterial der Arbeitsplatte kann anwendungsbezogen gewählt werden. Für Sonderwerkstoffe wie Aluminium, Holz- oder Kunststoffvarianten kontaktieren Sie uns bitte per Telefon, Mail oder Fax.

  • Systemtisch mit Lochraster Ø28 mm (optional Modelle S u. SL auch mit Ø16mm) mit einer Tragkraft von 2.000 kg
  • Umlaufende 200 mm Seitenwangen mit Systemlochung Ø28 mm
  • 100 x 100 mm Linienraster zur visuellen Ausrichtung von Bauteilen (bei Ø16mm Lochung 50 x 50 mm).
  • 16 mm starke aus 2x oder 3x 8 mm gebaute Arbeitsplattenkonstruktion
  • Arbeitsoberfläche in unterschiedlichen Werkstoffen ausführbar (Alu, Edelstahl, Kunststoff etc.)
  • Vollstahlkonstruktion mit hydraulischem Scherenhubgestell zur Höhenverstellung von 650 mm bis 1.050 mm in vollverschraubte Ausführung

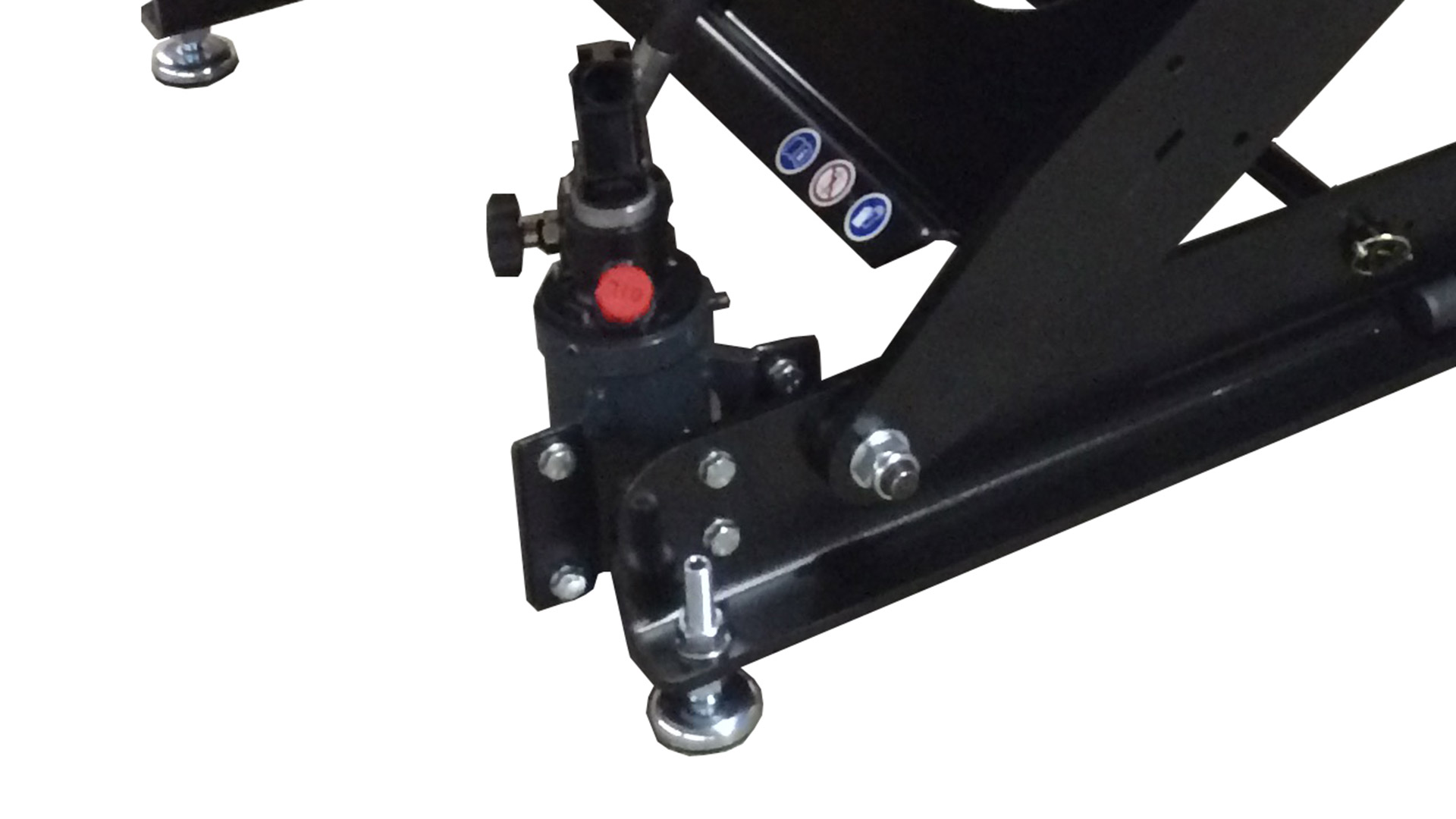

  • Hydraulikantrieb mit robusten einfach wirkenden Zylindern und manueller Pumpe
  • sicherer Stand durch bis zu 850 kg Eigengewicht und Nivellierfüße zum Ausgleich von bis zu 50 mm Bodenunebenheiten am Aufstellort
  • Gestell in Oberfläche schwarz beschichtet RAL 9005 (Pulver oder KTL, außer Plattenkonstruktion)
