TEMPUTEC FLEX Serie SST

3D-Systemschweißtische mit flexibler Höhe

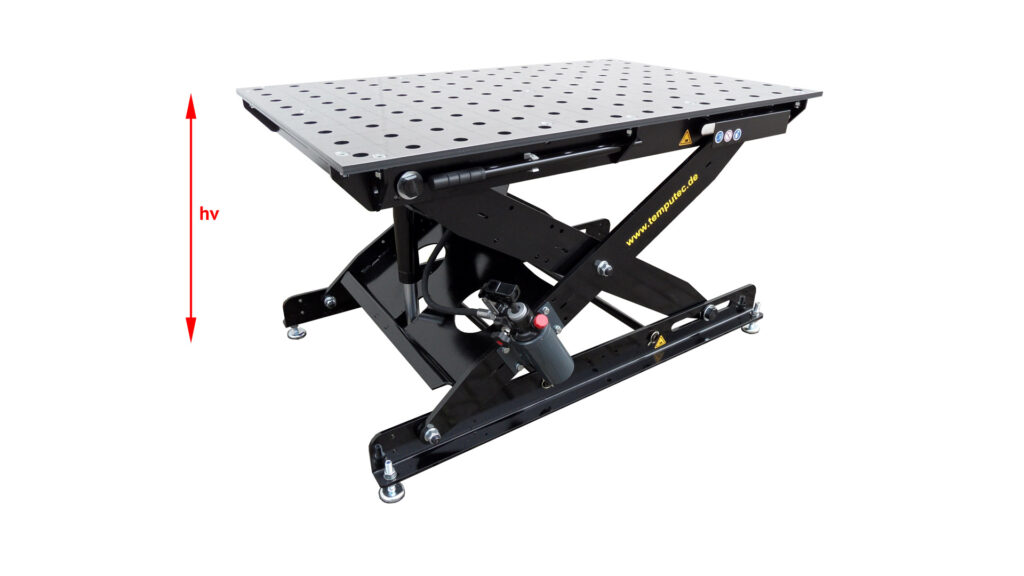

SST 65-105/16S, flexible Höhe der Tischplatte "hv"

Temputec SST 65-105/16S mit hydraulischer Höhenverstellung
von 650 bis 105 mm Höhe, Plattenmaße 1.400 x 900 mm,
in Standardfarbe Schwarz

Produktvarianten & Preisanfrage

Um ein unverbindliches Angebot zu erhalten, treffen Sie bitte in der nachfolgenden Tabelle Ihre Auswahl
und senden uns auf der nachfolgenden Seite Ihre Anfrage. Sie erhalten dann ein individuelles Preisangebot
der Temputec GmbH.

Bezeichnung Mat. ST52
Typ/Art-Nr.
Arbeitsfläche
in mm

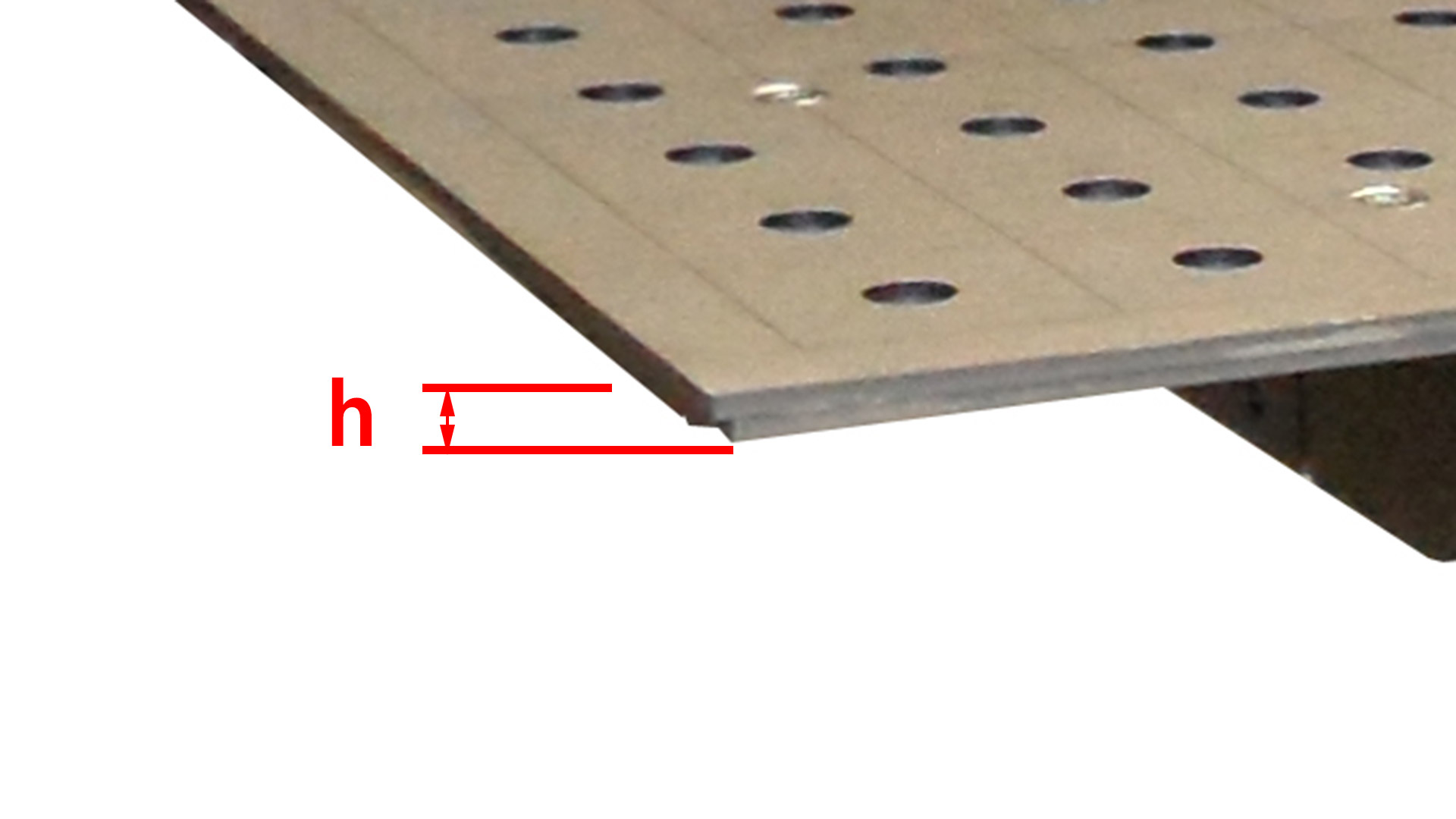

Stärke der
Arbeitsplatte
in mm (h)*
Tischhöhe
von – bis
in mm (hv)
Traglast
in kg
Eigen-
gewicht
in kg
Mat. ST70
Typ/Art-Nr.
Mat. 1.4301
Typ/Art-Nr.
SST65-105/16S 100437 1400 x 900 16 650 – 1050 2000 305 100440 100443
SST65-105/16SL 100471 1950 x 950 16 650 – 1050 2000 358 100472 100473
SST65-105/16XLS 100483 1980 x 1480 16 650 – 1050 2000 491 100484 100485
SST65-105/16M 100438 2480 x 1230 16 650 – 1050 2000 555 100441 100444

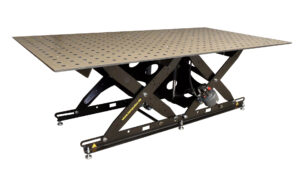

SST65-105/16L 100439 2980 x 1480 16 650 – 1050 2000 725 100442 100445
Modelle mit Systemloch Ø16
SST 65-105/16 S 100467 1450 x 950 16 650 – 1050 2000 240 100468 100469
SST 65-105/16 SL 100470 1950 x 950 16 650 – 1050 2000 288 100474 100475

*) abweichende Plattenstärke auf Anfrage erhältlich (z.B. für Kunden mit bereits vorhandenen 25 mm Spannmitteln)

Zubehör ansehen

Beschreibung

Spezialarbeitstischsysteme mit einem höhenverstellbaren Untergestell der SST FLEX Serie sind ideale Arbeitsplätze für eine rationelle und sichere Fertigung und Instandhaltung. Die Systemlochung der Arbeitsplatte erlaubt den flexiblen Einsatz unterschiedlichster Spannelemente, Anschläge, Fixierhilfen und Aufbauten. Das Lochraster kann auch zur Befestigung von wechselnden Aufspannvorrichtungen, Montagehilfen, Bearbeitungsgeräten oder Sicherheitstechnik genutzt werden.

SST FLEX Arbeitstischsystemen verfügen über eine dual gebaute Tischplatte mit einer ST52 Arbeitsoberfläche. Jeweils eine 8mm starke Ober- und Unterplatte bilden in der optimalen Variante im Standard die Tischplattenstärke von 16mm. Tischplattenstärken von 25mm oder 35mm werden alternativ durch einen Abstandsrahmen und Distanzhülsen zum Einsatz von Kugelspannbolzen anderer Systeme hergestellt. Die Plattenunterkonstruktion ist intergiert und verfügt über 8-10mm Längs- und Querträger zur Ableitung von Flächenlasten bis zu 2000kg.
Für besondere Einsatzfälle kann abweichend vom Standard die Tischplattenoberfläche wahlweise auch in Edelstahl 1.4301, Aluminium, Kunststoff oder auch hochfesten Werkstoffen wie z. Bsp. ST70 ausgeführt werden.

Mit der Hilfe eines umfangreichen Spannsortimentes (siehe Katalogrubrik Arbeitstischzubehör) können diese Tischsysteme selbst auch als vollwertige 3D-Schweißtische oder flexibel rüstbare Vorrichtungen genutzt werden und erlauben damit eine qualitativ hochwertige und sichere Fertigung von kleinen und mittleren Serien im Metallbau. Handelsübliche Spannwerkzeuge der Systeme Ø28mm oder Ø16mm sind an SST FLEX Arbeitstischen universell einsetzbar.

Die Tabelle gibt einen Überblick zu den verfügbaren SST FLEX Standardmodellen.

Besonderheiten der TEMPUTEC SST flex Serie:

Die SST FLEX Tischmodelle sind standardmäßig in 4 Größenvarianten verfügbar. Das Oberflächenmaterial und die duale Stärke der Arbeitsplatte kann anwendungsbezogen gewählt werden. Für Sonderwerkstoffe wie Aluminium, Holz- oder Kunststoffvarianten kontaktieren Sie uns bitte per Telefon, Mail oder Fax.

  • Systemtisch mit Lochraster Ø28mm (optional Modelle S u. SL auch mit Ø16mm) und einer Tragkraft von 2000 kg
  • 100 x 100 mm Linienraster zur visuellen Ausrichtung von Bauteilen (bei Systemlochung Ø16 mm ist das Linienraster 50 x 50 mm).
  • 16 mm oder alternativ z.Bsp. 24 mm starke, aus 2x oder 3x 8 mm gebaute, Arbeitsplattenkonstruktion
  • Arbeitsoberfläche in unterschiedlichen Werkstoffen ausführbar (Alu, Edelstahl, Kunststoff etc.)
  • Vollstahlkonstruktion mit hydraulischem Scherenhubgestell zur Höhenverstellung von 650 mm bis 1.050 mm in vollverschraubte Ausführung
  • Hydraulikantrieb mit robusten einfach wirkenden Zylindern und manueller Pumpe
  • sicherer Stand durch bis zu 950 kg Eigengewicht und Nivellierfüße zum Ausgleich von bis zu 50 mm Bodenunebenheiten am Aufstellort
  • Gestell in Oberfläche schwarz beschichtet RAL 9005 (Pulver oder KTL, außer Plattenkonstruktion)
