TEMPUTEC FIX Serie SWT

3D-Systemschweißtische mit fester Höhe und Seitenwangen

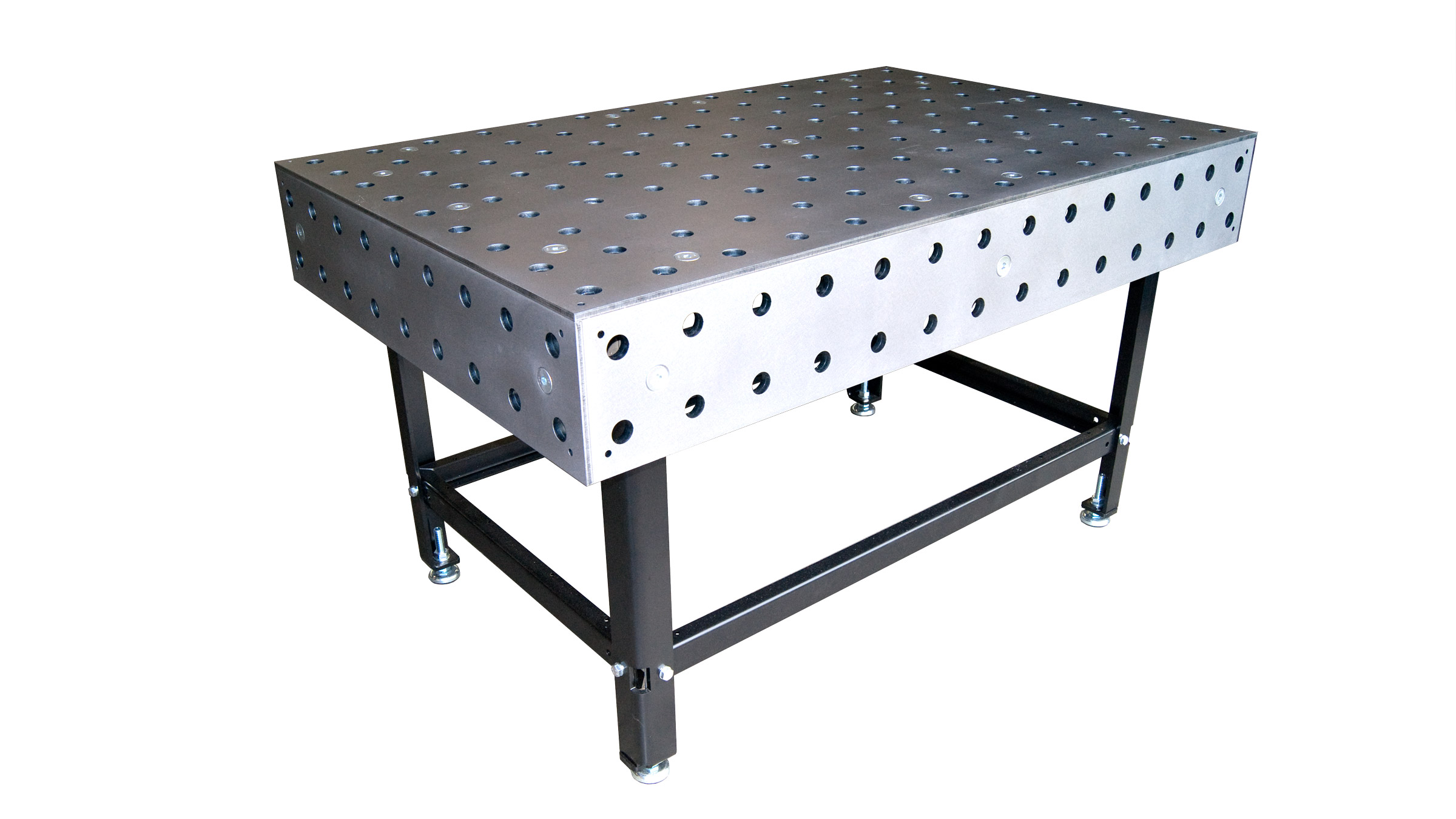

SWT 80/16S-200

Temputec SWT 80/16S-200, S-Format Tisch mit Seitenwangen
und praktischem 100 x 100 mm Lochraster (Ø28 mm)
für rationelles Spannen und Fixieren.

Produktvarianten & Preisanfrage

Um ein unverbindliches Angebot zu erhalten, treffen Sie bitte in der nachfolgenden Tabelle Ihre Auswahl
und senden uns auf der nachfolgenden Seite Ihre Anfrage. Sie erhalten dann ein individuelles Preisangebot
der Temputec GmbH.

Bezeichnung Mat. ST52
Art-Nr.
Arbeitsfläche
in mm
Stärke der
Arbeitsplatte
in mm (h)*
Tisch-
höhe
in mm
Traglast
in kg
Eigengewicht
in kg
Mat. ST70
Art-Nr.
Mat. 1.4301
Art-Nr.
SWT 80/16S-200 100328 1400 x 900 16-200 800 2000 315 100331 100334
SWT 80/16SL-200 100350 1950 x 950 16-200 800 2000 355 100351 100352

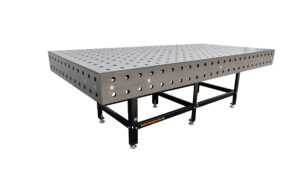

SWT 80/16M-200 100329 2400 x 1200 16-200 800 2000 650 100332 100335

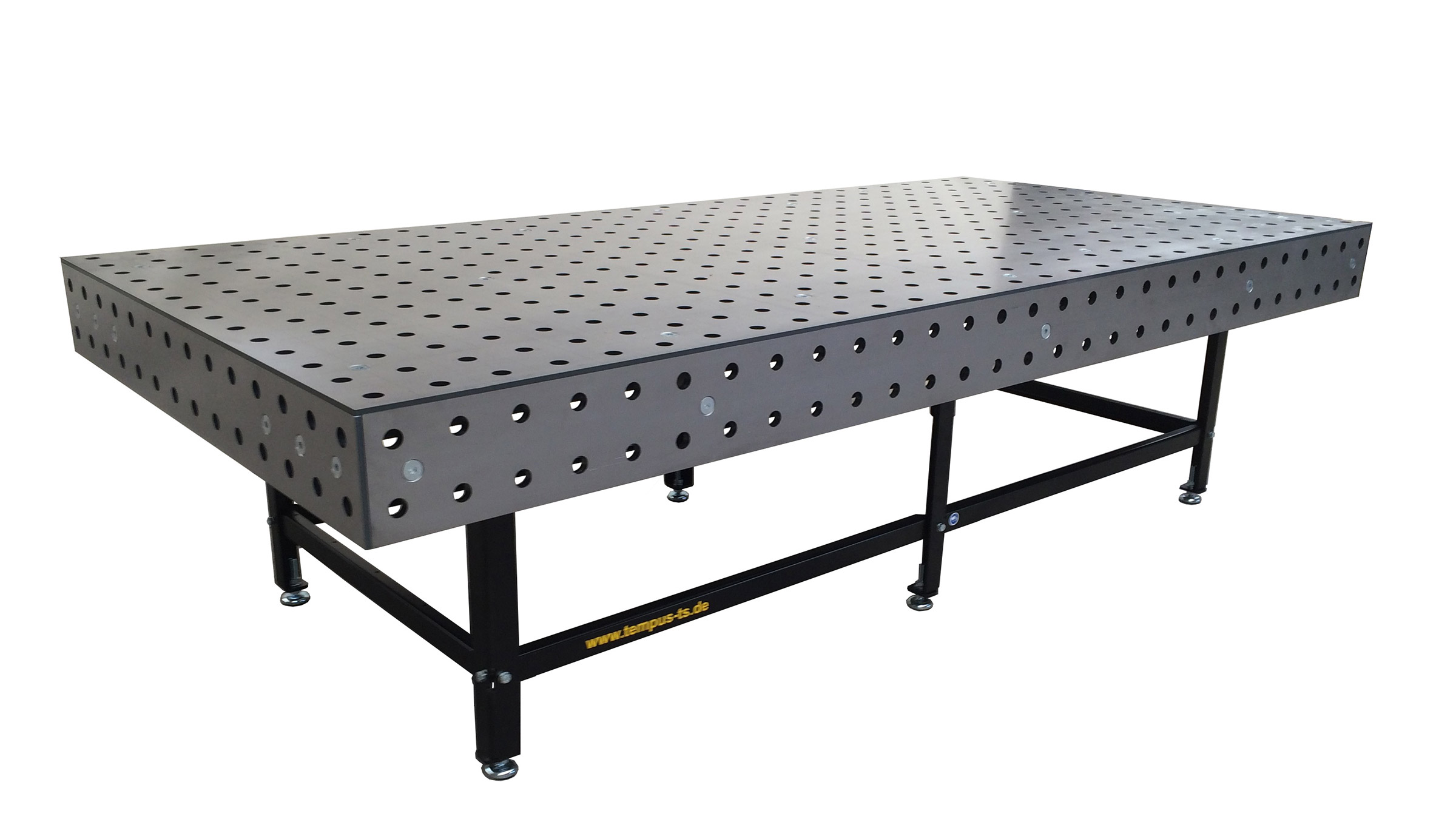

SWT 80/16L-200 100330 2900 x 1400 16-200 800 2000 850 100333 100336
Modelle mit Seitenwangen 200mm und Systemloch Ø16
SWT 80/16S-200 Ø16 100337 1450 x 950 16-200 800 2000 375 100338 100339
SWT 80/16SL-200 Ø16 100353 1950 x 950 16-200 800 2000 490 100354 100355

*) abweichende Plattenstärke auf Anfrage erhältlich (z.B. für Kunden mit bereits vorhandenen 25 mm Spannmitteln)

Zubehör ansehen

Beschreibung

Spezialarbeitsplätze der Serie TEMPUTEC SWT FIX sind alltagstaugliche 3D Systemspanntische mit einer gelochten Arbeitsplatte in Durchmesser Ø28mm bzw. in den kleinen Modellen auch Ø16mm. Die umlaufenden vertikalen Seitenwangen tragen ebenfalls die entsprechende Systemlochung. Das Plattensystem verfügt über einen in die Platte integrierten Unterrahmen aus 8-10 mm starke Längs- und Querträgern zur Ableitung von Flächenlasten bis 2000kg. Durch die vollverschraubte Konstruktion der Spannplatte ermöglicht einen kostengünstigen Austausch der Arbeitsoberfläche im Falle erhöhtem Verschleiß. Das Tischsystem bleibt dadurch besonders nachhaltig nutzbar.
Das Untergestell Gestell mit 4 bis 6 Standbeinen und einer Fußleistenverstrebung bietet dabei eine feste Arbeitshöhe und einen optimalen Stand. Die Fußleisten können zusätzlich Zwischenböden oder Einbaumodule tragen und eignen sich, den Arbeitstisch mit einem Standardhubwagen bedarfsorientiert leicht umsetzen zu können.

Diese Arbeitstische eignen sich besonders für den Einsatz als 3D-Schweißtisch oder für die Durchführung von Arbeiten, welche die Sicherung bzw. Fixierung von Werkstücken und Vorrichtungen verlangen. Die Seitenwangen mit Systemlochung erlauben die Verbreiterung der Arbeitsoberfläche durch seitliches Anbringen von Auslegern.

Mit der Hilfe eines umfangreichen Spannsortimentes (siehe Katalogrubrik Arbeitstischzubehör) können diese Tischsysteme selbst auch als vollwertige 3D-Schweißtische oder flexibel rüstbare Vorrichtungen genutzt werden und erlauben damit eine qualitativ hochwertige und sichere Fertigung von kleinen und mittleren Serien im Metallbau. Handelsübliche Spannwerkzeuge der Systeme Ø28mm oder Ø16mm sind an SST FIX Arbeitstischen universell einsetzbar.

Die Tabelle gibt einen Überblick zu den verfügbaren SWT FIX Standardmodellen.

Besonderheiten der TEMPUTEC FIX Serie SWT:

Die SWT FIX Tischmodelle sind standardmäßig in 4 Größenvarianten verfügbar. Das Oberflächenmaterial der Arbeitsplatte kann anwendungsbezogen gewählt werden. Für Sonderwerkstoffe wie Aluminium, Holz- oder Kunststoffvarianten kontaktieren Sie uns bitte per Telefon, Mail oder Fax.

  • Systemtisch mit Lochraster Ø28 mm (optional Modelle S u. SL auch mit Ø16 mm)

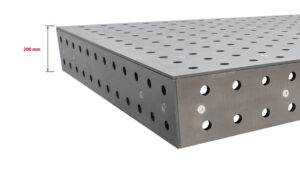

  • Umlaufende 200 mm Seitenwangen mit Systemlochung Ø28 mm
  • 100 x 100 mm Linienraster zur visuellen Ausrichtung von Bauteilen (bei Ø16mm Lochung 50 x 50 mm).
  • 16 mm starke aus 2x oder 3x 8 mm gebaute Arbeitsplattenkonstruktion
  • Arbeitsoberfläche in unterschiedlichen Werkstoffen ausführbar (Alu, Edelstahl, Kunststoff etc.)
  • Vollstahlkonstruktion mit 4 bis 6 Standbeinen, vollverschraubte Ausführung
  • sicherer Stand durch bis zu 850 kg Eigengewicht und Nivellierfüße zum Ausgleich von bis zu 50mm Bodenunebenheiten am Aufstellort
  • Gestell in Oberfläche schwarz beschichtet RAL 9005 (Pulver oder KTL, außer Plattenkonstruktion)
