TEMPUTEC FIX Serie SST

3D-Systemschweißtische mit fester Höhe

PIC100320-1-SST-80-16-M

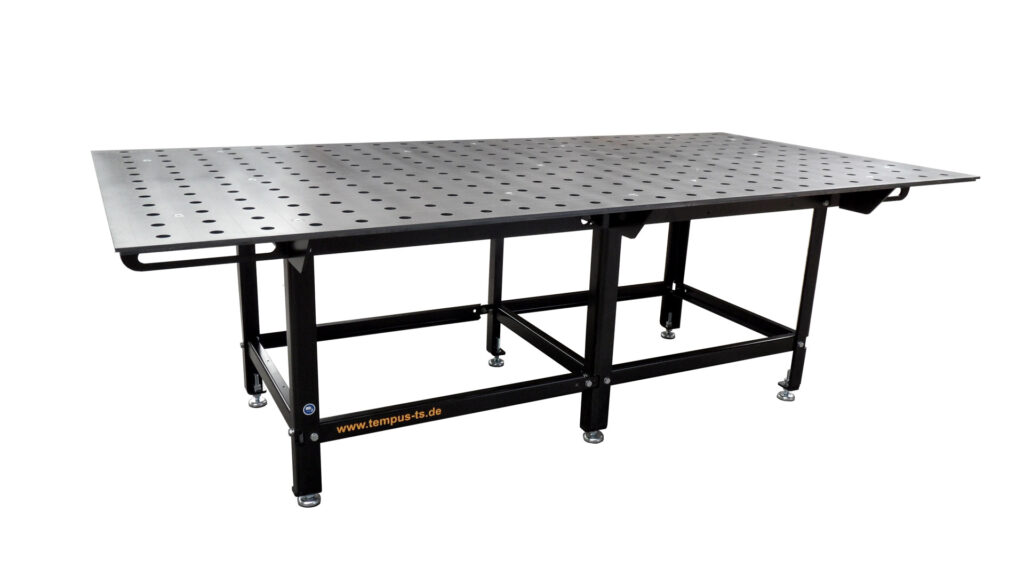

Temputec SST 80/16 M, M-Format Tisch mit praktischem 100 x 100 mm Lochraster (Ø28 mm)
für rationelles Spannen und Fixieren.

Produktvarianten & Preisanfrage

Um ein unverbindliches Angebot zu erhalten, treffen Sie bitte in der nachfolgenden Tabelle Ihre Auswahl
und senden uns auf der nachfolgenden Seite Ihre Anfrage. Sie erhalten dann ein individuelles Preisangebot
der Temputec GmbH.

Bezeichnung Mat. ST52
Art-Nr.
Arbeitsfläche
in mm

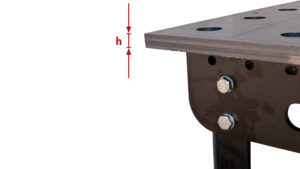

Stärke der
Arbeitsplatte
in mm (h)*
Tisch-
höhe
in mm
Traglast
in kg
Eigengewicht
in kg
Mat. ST70
Art-Nr.
Mat. 1.4301
Art-Nr.
SST 80/16 S 100319 1400 x 900 16 800 2000 235 100322 100325

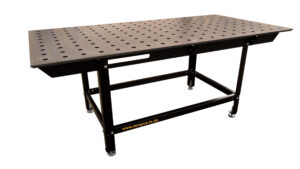

SST 80/16 SL 100345 1950 x 950 16 800 2000 250 100346 100347
SST 80/16 XLS 100363 1980 x 1480 16 800 2000 285 100364 100365
SST 80/16 M 100320 2480 x 1230 16 800 2000 472 100323 100326

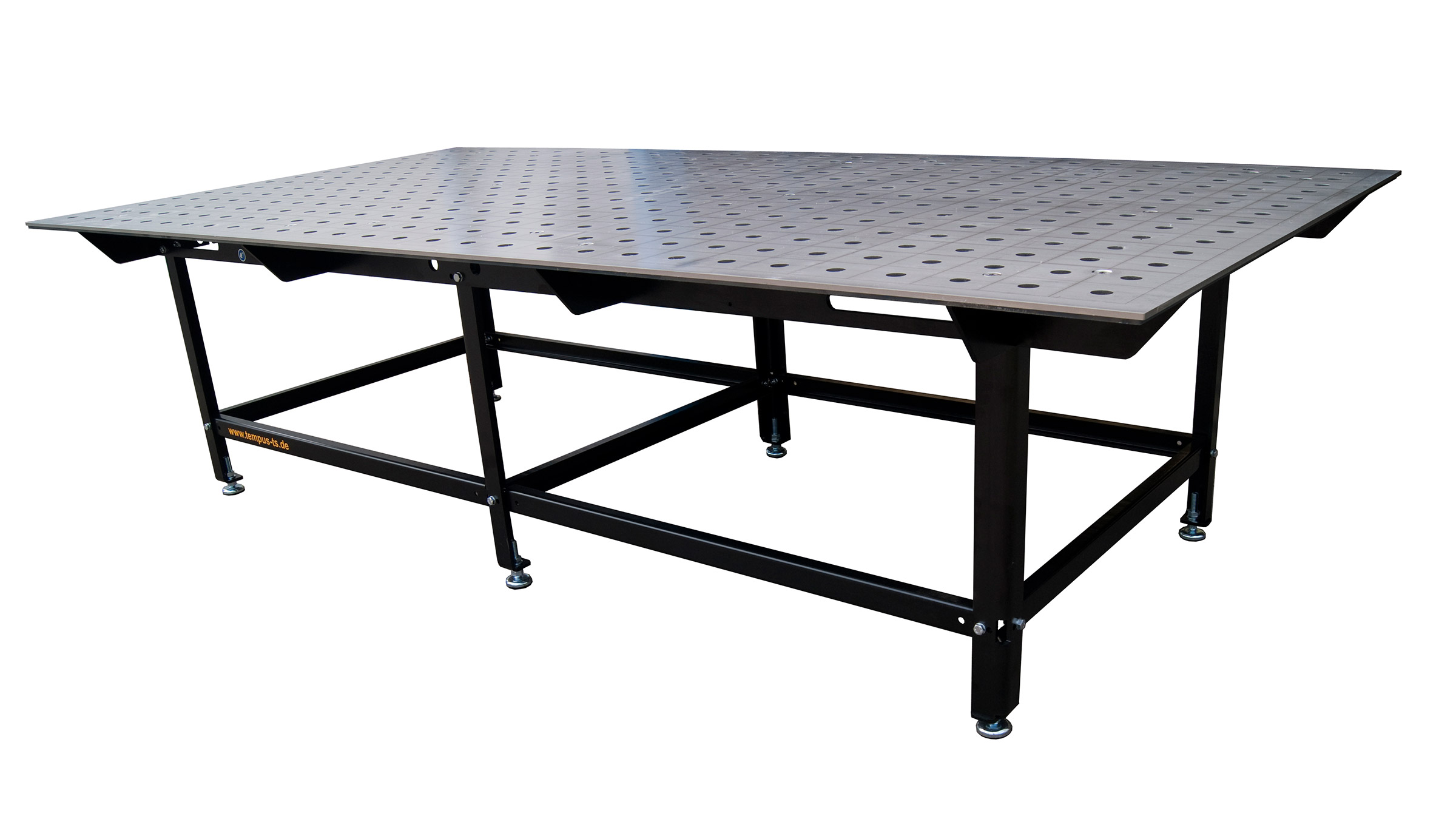

SST 80/16 L 100321 2980 x 1480 16 800 2000 630 100324 100327
Modelle mit Systemloch Ø16
SST 80/16 S Ø16 100340 1450 x 950 16 800 2000 240 100341 100342
SST 80/16 SL Ø16 100343 1950 x 950 16 800 2000 288 100348 100349

*) abweichende Plattenstärke auf Anfrage erhältlich (z.B. für Kunden mit bereits vorhandenen 25 mm Spannmitteln)

Zubehör ansehen

Beschreibung

Spezialarbeitstischsysteme mit festem Untergestell der SST FIX Serie sind ideale Arbeitsplätze für eine rationelle und sichere Fertigung und Instandhaltung. Die Systemlochung der Arbeitsplatte erlaubt den flexiblen Einsatz unterschiedlichster Spannelemente, Anschläge, Fixierhilfen und Aufbauten. Das Lochraster kann auch zur Befestigung von wechselnden Aufspannvorrichtungen, Montagehilfen, Bearbeitungsgeräten oder Sicherheitstechnik genutzt werden.

SST FIX Arbeitstischsystemen verfügen über eine dual gebaute Tischplatte mit einer ST52 Arbeitsoberfläche. Jeweils eine 8mm starke Ober- und Unterplatte bilden in der optimalen Variante im Standard die Tischplattenstärke von 16mm. Tischplattenstärken von 25mm oder 35mm werden alternativ durch einen Abstandsrahmen und Distanzhülsen zum Einsatz von Kugelspannbolzen anderer Systeme hergestellt. Die Plattenunterkonstruktion ist intergiert und verfügt über 8-10mm Längs- und Querträger zur Ableitung von Flächenlasten bis zu 2000kg.
Für besondere Einsatzfälle kann abweichend vom Standard die Tischplattenoberfläche wahlweise auch in Edelstahl 1.4301, Aluminium, Kunststoff oder auch hochfesten Werkstoffen wie z. Bsp. ST70 ausgeführt werden.

Mit der Hilfe eines umfangreichen Spannsortimentes (siehe Katalogrubrik Arbeitstischzubehör) können diese Tischsysteme selbst auch als vollwertige 3D-Schweißtische oder flexibel rüstbare Vorrichtungen genutzt werden und erlauben damit eine qualitativ hochwertige und sichere Fertigung von kleinen und mittleren Serien im Metallbau. Handelsübliche Spannwerkzeuge der Systeme Ø28mm oder Ø16mm sind an SST FIX Arbeitstischen universell einsetzbar.

Die Tabelle gibt einen Überblick zu den verfügbaren SST FIX Standardmodellen.

Besonderheiten der TEMPUTEC SST fix Serie:

Die SST FIX Tischmodelle sind standardmäßig in 4 Größenvarianten verfügbar. Das Oberflächenmaterial und die duale Stärke der Arbeitsplatte kann anwendungsbezogen gewählt werden. Für Sonderwerkstoffe wie Aluminium, Holz- oder Kunststoffvarianten kontaktieren Sie uns bitte per Telefon, Mail oder Fax.

  • Systemtisch mit Lochraster Ø28 mm (optional Modelle S u. SL auch mit Ø16 mm)
  • 100 x 100 mm Linienraster zur visuellen Ausrichtung von Bauteilen (bei Systemlochung Ø16mm ist das Linienraster 50 x 50 mm).
  • 16 mm oder 24 mm starke, aus 2x oder 3x 8 mm gebaute, Arbeitsplattenkonstruktion
  • Arbeitsoberfläche in unterschiedlichen Werkstoffen ausführbar (Alu, Edelstahl, Kunststoff etc.)
  • Vollstahlkonstruktion mit 4 bis 6 Standbeinen, vollverschraubte Ausführung
  • sicherer Stand durch bis zu 850 kg Eigengewicht und Nivellierfüße zum Ausgleich von bis zu 50 mm Bodenunebenheiten am Aufstellort
  • Gestell in Oberfläche schwarz beschichtet RAL 9005 (Pulver oder KTL, außer Plattenkonstruktion)
